Военная история знает немало случаев, когда развитие новых видов оружия шло по тупиковому пути. Так произошло и в начале Великой Отечественной войны, когда в поисках усиления оружия пехоты на вооружение Красной армии был принят 37-мм миномёт ВМ-37, одновременно служивший пехотинцу лопатой. Увы, воплощённый в металле, он плохо выполнял обе свои функции…
При изучении архивных фондов можно встретить не только документы, но и книги, содержащие очень интересные материалы. Одна из таких находок — труд «Миномёты», написанный полковником Н. Н. Никифоровым и выпущенный в 1945 году издательством «Гостехиздат» тиражом 25 000 экземпляров. В книге в научно-популярной форме описана история возникновения этого оружия, краткие сведения об устройстве и типах миномётов, о прицельных приспособлениях и способах ведения огня.
Среди прочих проектов Никифоров описывает в своей книге изобретение советских конструкторов, в котором те «скрестили» миномёт и лопату:
«Миномёт-лопата. Лёгкость, портативность, способность маневрировать – очень ценные свойства современных миномётов. Как это часто бывает, не обошлось без увлечений и в этом вопросе. Если миномёт так лёгок и портативен – почему бы не снабдить им каждого бойца? – думали некоторые конструкторы. И на свет появился миномёт-лопата: черенок лопаты являлся одновременно стволом лёгкого 37-миллиметрового миномёта, а сама лопата служила в качестве опорной плиты при стрельбе из этого миномёта. Этот миномёт, как и обыкновенную лопату, боец носил сбоку на поясе.
Миномёт оказался тяжелой, неуклюжей и неудобной в обращении лопатой и в то же время слабым миномётом. В погоне за лёгкостью его веса пришлось сделать тонкими стенки его ствола; это заставило ограничиться очень небольшим зарядом пороха и позволило бросать мину всего лишь на 200 метров. Действие самой мины при калибре миномёта в 37 миллиметров тоже оказалось слабым. Войсковые испытания изготовленной партии миномётов-лопат были проведены на фронте. Они подтвердили старую истину, что всё универсальное – плохо. Миномёт-лопата получил от бойцов ироническое прозвище «ни миномёт, ни лопата» и не был принят на вооружение Красной Армии».
Полковник Н. Н. Никифоров оказался не совсем прав: миномёт-лопата калибра 37 мм был принят на вооружение Красной армии, поступал на оснащение как пехотных подразделений, так и воздушно-десантных бригад Красной армии и даже успел повоевать.
Этот образец вооружения был разработан НИИ №13 Народного комиссариата вооружения в кратчайшие сроки после начала Великой Отечественной войны, летом 1941 года. В августе миномёт прошёл необходимые краткие испытания, 3 сентября 1941 года постановлением Государственного комитета обороны (ГКО) за личной подписью И. В. Сталина был принят на вооружение под индексом ВМ-37. Изначально он именовался «взводный миномёт-лопата калибра 37 мм», но впоследствии индекс оставили, а слово «взводный» исключили.
Конструкция ВМ-37 была предельно простой и состояла из трёх частей: ствол, опорная плита-лопата и сошка.
Ствол изготавливался из цельнотянутой трубы из стали СТ-45 с внутренним диаметром 37±0,3 мм и толщиной стенок 2,5 мм, при этом допуск на толщину был очень большим, и она могла «плавать» в пределах 2,25–2,875 мм. При этом ствол не обрабатывался ни изнутри, ни снаружи, за исключением посадочного места казённика и среза ствола. Со стороны среза ствола делался небольшой раструб для удобства вкладывания мины при заряжании. Для предохранения рук бойца от ожогов при частой стрельбе и от примерзания зимой на ствол была надета брезентовая подвижная муфта.
Казённик изготавливался из более прочной стали СТ-40. В него запрессовывался боёк, а сам казённик наглухо соединялся со стволом. Ремонт сломавшегося бойка не предусматривался. На конце казённика изготавливалась шаровая пята для шарнирного соединения ствола с лопатой. Ствол и лопата в шарнирном соединении были неразъёмными.
Для соединения ствола с лопатой «по-походному» на казённой части ствола было предусмотрено вращающееся кольцо. Кольцо имело вырез, куда заходило перо лопаты, а после поворота кольца происходила жёсткая фиксация лопаты в положении для переноски или окапывания.
Опорная плита-лопата изготавливалась из листовой стали 36СГНА (из той же стали делались стальные шлемы СШ-39 и СШ-40) толщиной 1,6 мм.
Сошка предназначалась для опоры ствола в грунт при выстреле, что увеличивало устойчивость ствола и улучшало меткость стрельбы. С одной стороны сошка оканчивалась полукруглой пружиной-лиркой, имеющей подвижное соединение с сошкой петлёй, а с другой – заострённым концом с шайбой для упора в грунт. На сошке находилась деревянная пробка, которая за счёт своей конструкции всегда оставалась на сошке и могла свободно (с лёгким натягом) перемещаться по ней вверх-вниз. В походном положении сошка находилась в стволе миномёта лиркой в сторону казённой части ствола. С дульной части при этом ствол закрывался деревянной пробкой, надетой на сошку. От выпадения из ствола в походном положении сошка удерживалась лиркой. Помимо основной функции, сошка была шомполом, а лирка – банником для чистки ствола.
Для приведения ВМ-37 в боевое положение было необходимо поворотом кольца на казённике привести лопатку в свободное положение на шарнире, упереть её в ранее вырытом ровике в землю, далее вынуть пробку, достать сошку, соединить её со стволом с помощью лирки, направить ствол на цель и упереть сошку в грунт.
К каждому миномёту-лопате прилагался патронташ на 15 мин. Из-за того, что вес боекомплекта вышел значительным, было предложено уменьшить число мин в патронташе до восьми, но это предложение было отклонено лично Сталиным.

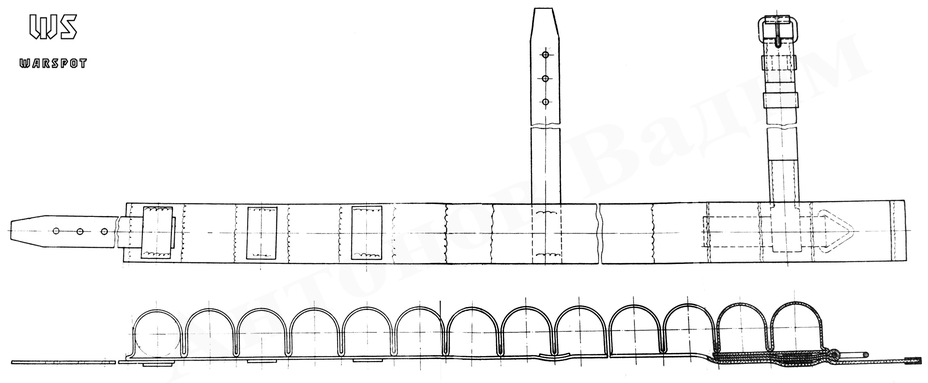

Патронташ представлял собой брезентовый ремень с гнёздами в виде петель, в которых крепились железные футляры-гильзы для мин. Застёгивался он вокруг тела солдата металлическим крюком за специальную пряжку. Чтобы при перебежках и переползаниях патронташ не сползал вниз, к ремню был пришит плечевой ремень.
Футляры изготавливались из кровельного железа, представляя собой цилиндры без донца и крышки. В корпусе были выштампованы «усы» для крепежа к гнёздам ремня патронташа. В верхней части футляра была приклёпана пластинчатая пружина, а внизу была сделана глубокая закатка.
Мины вставлялись в патронташ взрывателем вверх и удерживалась в футляре от выпадения вниз кольцевой закаткой футляра, а вверху – пружиной. При правильном положении мины в футляре головка взрывателя не должна была высовываться из-за верхнего края футляра.
Чтобы извлечь мину, нужно было нажать пальцами на крылья стабилизатора через нижнюю часть футляра, при этом категорически запрещалось нажимать на капсюль вышибного патрона. Как только мина проходила через пружину и взрыватель показывался из футляра, её можно было брать за взрыватель и вынимать.
При утверждении ВМ-37 на совещании ГКО отмечалось, что производство 37-мм мин по литью, взрывателям, механической обработке корпусов и стабилизаторов снизит производство 50-мм и 82-мм мин к другим миномётам, так как будет задействовано одно и то же оборудование, но этот аргумент не был учтён Сталиным.
Миномёт-лопата, по данным инструкции по применению и постановления ГКО, имел следующие характеристики:
- калибр – 37 мм;
- максимальная дальность стрельбы – 250 м;
- минимальная дальность стрельбы – 60 м;
- вес миномёта – около 1,5 кг;
- вес мины – 0,4–0,5 кг;
- угол горизонтального обстрела без изменения положения плиты – около ±12°.
ВМ-37 предназначался для поражения живой силы противника, находящейся на открытых позициях или за укрытиями (овраг, окоп, постройка, яма, кусты и т. д.), уничтожения расчётов пулемётов, миномётов и орудий.
Наводка миномёта на цель производилась без помощи прицельных приспособлений, поэтому следует учитывать, что наибольшая дальность получалась при угле возвышения 45°. При меньших углах стрелять не рекомендовалось во избежание частых осечек – мина накалывалась на боёк с малым усилием. При увеличении угла более 45° дальность стрельбы уменьшалась. Изменение угла возвышения производилось с помощью перестановки сошки: для увеличения угла сошка опиралась в землю ближе к миномёту, для уменьшения – дальше от миномёта. Исправление наводки производилось после наблюдения за результатами первого выстрела: при перелёте нужно было увеличивать угол возвышения; при недолёте – уменьшать.
Согласно постановлению ГКО, общее количество выпущенных миномётов-лопат и патронташей к ним с сентября 1941 до конца года должно было составить 250 000 штук с постепенным наращиванием производства за каждый месяц. В сентябре предполагалось изготовить 10 000 миномётов, в октябре 50 000, в ноябре 90 000, в декабре 100 000. Производство распределялось по четырём наркоматам: наркомату вооружения, наркомату общего машиностроения, наркомату среднего машиностроения и наркомату путей сообщения.
Одновременно, тем же постановлением ГКО, были принята на вооружение 37-мм мина к ВМ-37. Мина была только одного типа. Вместе с принятием её на вооружение почти сразу (в пятидневный срок) предполагалось разработать способы упрощения её производства и определить заводы для изготовления. К концу 1941 года должны были выпустить 7 520 000 мин.
C 8 по 13 октября 1941 года испытания ВМ-37 и мин к ним провели на Артиллерийском научно-исследовательском полигоне (АНИОП) в Ленинграде – испытания инициировало Главное артиллерийское управление (ГАУ). Миномёт показал неудовлетворительные характеристики по точности стрельбы – так, средний разброс мин был в семь раз больше, чем у 50-мм ротного миномёта. Мина в полёте вела себя неустойчиво, кувыркалась. Несмотря на то что Ленинград был уже отрезан от «большой земли», полигон, его инфраструктура и сотрудники продолжали работать в интересах страны.
Повторные испытания на АНИОП прошли в середине декабря 1941 года на основании распоряжения заместителя начальника артиллерии Ленинградского фронта. Испытывались миномёты-лопаты и мины выпуска ленинградских заводов. На испытаниях опорная плита прогнулась. Кроме того, выяснилось, что использование ВМ-37 как шанцевого инструмента для подготовки позиции и самоокапывания в зимних условиях практически невозможно. Осколочное действие 37-мм мин было в пять раз хуже, чему у 50-мм мин. Заключение АНИОП по итогам было неутешительным: испытания миномёт и мина не выдержали, дальнейшее использование войсками миномёта-лопаты запрещено.
После появления миномёта-лопаты на фронте из войск стали поступать отзывы с реальной оценкой скромных боевых возможностей нового «чудо-оружия». Всё это в совокупности, а также сложности в развёртывании производства, дефицит шлемовой стали и взрывателей к минам вынудили начальника ГАУ генерал-полковника артиллерии Н. Д. Яковлева 21 февраля 1942 года просить председателя ГКО И. В. Сталина снять 37-мм миномёт-лопату ВМ-37 с производства и вооружения. Просьба была удовлетворена 24 февраля 1942 года постановлением ГКО.
Через небольшой промежуток времени миномёт-лопата исчез из боевых подразделений. В мемуарах есть упоминания об использовании ВМ-37 на «Малой земле» под Новороссийском и на других участках фронта, но это было скорее исключением. Некоторые воинские части использовали стволы от миномётов-лопаток как колья для растяжки палаток.
Тем не менее, на складах успело скопиться некоторое количество мин для ВМ-37, и их необходимо было как-то использовать. Было предложено использовать корпуса невостребованных армией мин в качестве противопехотных осколочных мин заграждения, получивших название ПОМЗ-37.
ПОМЗ-37 – доработанная 37-мм миномётная мина к миномёту ВМ-37. Доработка заключалась в том, что из хвостовой части мины удалялся вышибной патрон с пороховым зарядом, а из носовой – штатный взрыватель. В гнездо взрывателя ввинчивалась мастичная втулка со сквозным отверстием для взрывателя натяжного действия серии МУВ. Мина устанавливалась вручную на вбитый в грунт деревянный колышек, который входил в комплект мины. Подрыв происходил в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку, выдёргивал боевую чеку взрывателя. Эффективность подобной мины была низкая, и гораздо проще было устанавливать подобным образом гранату Ф-1, поэтому и в памяти сапёров воспоминания о ПОМЗ-37 не отложились.
Такова оказалась недолгая история этого необычного образца вооружения, в котором конструкторы попытались соединить вполне безобидный предмет экипировки и «подручную» артиллерию пехотного боя на средних дистанциях, прообраз современного подствольного гранатомёта.
При написании статьи использованы документы архивов РГАСПИ, РГАКФД, ВИМАИВиВС, ЦАМО.
Литература:
- Никифоров Н. Н. Миномёты – М.,ОГИЗ ГОСТЕХИЗДАТ, 1945
- Противопехотная осколочная мина заграждения ПОМЗ-37. Описание и применение – Воениздат НКО СССР, 1942
- Инструкция по устройству и применению 37-мм миномёта – Воениздат НКО, 1942
